使用石墨印刷電路板并不是什么新技術，但是現在應該劍橋大學的研究人員找到一種新方法，該方法可以用于生產消費級噴墨打印機。該團隊通過一臺愛普生Stylus 1500，搭配S020049墨盒，在一個硅薄膜上生產了一個電路，并且其成本遠遠低于普通的工業生產成本。

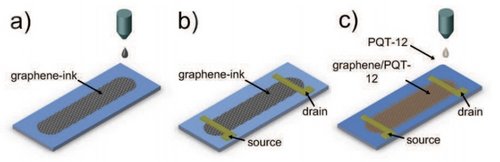

     該裝置的真正創新在于其所使用的獨特“墨水”。該團隊研究人員通過創造了一種叫NMP的溶劑，來增大石墨片大小，并且所生產出的液體不會堵塞打印機。通過使用這種技術，該團隊成功地打印出薄膜晶體管——一種構成OLED和LCD顯示器以及數碼相機中所使用的CMOS和CCD成像傳感器的基礎組件。

      該研究表明，這項技術可以用以生產靈活、透明的電路，冰綺其制造成本遠低于現有生產方法。如若這項研究終獲得成功，未來的柔性電子產品價格將會更加合理。
